Le secteur de la construction moderne privilégie de plus en plus les façades vitrées élégantes et performantes. Le vitrage extérieur collé représente une solution technique innovante qui permet d'obtenir des surfaces vitrées continues sans profils métalliques apparents, offrant une esthétique contemporaine recherchée par les architectes et maîtres d'ouvrage. Cette technique, également connue sous l'acronyme SSG (Structural Sealant Glazing), repose sur l'utilisation d'adhésifs structuraux haute performance qui assurent simultanément la fixation mécanique du vitrage et l'étanchéité de l'enveloppe du bâtiment.
Principe technique du vitrage extérieur collé
Le vitrage extérieur collé consiste à fixer les panneaux de verre sur leur support structurel (châssis métallique ou ossature) au moyen d'un joint adhésif continu, généralement à base de silicone structural. Contrairement aux systèmes traditionnels où le verre repose sur des parcloses et des joints mécaniques, cette méthode transfère l'intégralité des charges du vitrage vers la structure porteuse par l'intermédiaire du cordon de colle.

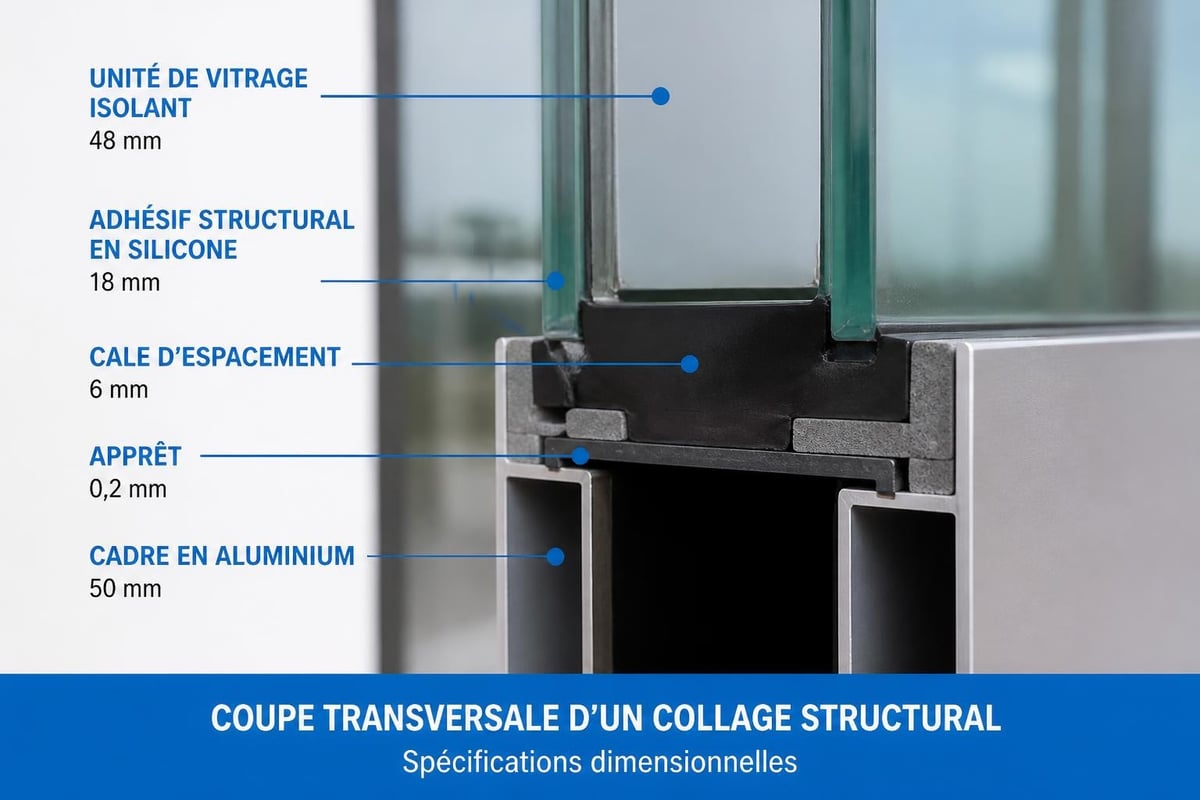

Composants essentiels du système
Un système de vitrage structurel performant nécessite plusieurs éléments coordonnés :
- Adhésif structural : silicone bicomposant ou monocomposant à réticulation neutre, conforme aux normes européennes
- Supports métalliques : cadres en aluminium extrudé ou acier traité avec préparation de surface appropriée
- Primaires d'accrochage : produits spécifiques assurant l'adhérence optimale sur verre et métal
- Vitrages isolants : double ou triple vitrage avec intercalaire compatible
- Cales et dispositifs de positionnement : éléments assurant l'épaisseur constante du joint
La conception d'un système de vitrage extérieur collé nécessite une compréhension approfondie des interactions entre ces composants. Le guide technique Sika sur le vitrage structurel détaille les exigences de préparation de surface, l'application des primaires et les procédures d'essai.
Transfert des charges et dimensionnement
Le dimensionnement du joint adhésif constitue l'étape cruciale du processus. L'ingénieur doit calculer les contraintes mécaniques résultantes :
Charges permanentes : poids propre du vitrage, déformations thermiques différentielles entre verre et aluminium
Charges variables : pression et dépression du vent, variations thermiques saisonnières, mouvements structurels du bâtiment
| Type de charge | Contrainte typique | Facteur de sécurité |
|---|---|---|
| Poids propre | 0,02 – 0,05 MPa | 1,5 |
| Vent extrême | 0,10 – 0,20 MPa | 2,0 |
| Thermique | 0,05 – 0,15 MPa | 1,8 |
Les recherches récentes sur le comportement viscoélastique des joints collés démontrent l'importance de considérer la fluage et la relaxation à long terme des adhésifs, particulièrement sous contrainte permanente et température élevée.
Cadre normatif et conformité technique
La mise en œuvre du vitrage extérieur collé s'inscrit dans un cadre réglementaire strict garantissant la sécurité et la durabilité des ouvrages. En Europe, plusieurs référentiels techniques encadrent cette pratique.
Normes européennes applicables
Le guide ETAG 002 constitue le document de référence pour les kits de vitrage structurel en Europe. Il définit les exigences de performance, les protocoles d'essais et les critères d'évaluation pour l'obtention d'un Agrément Technique Européen.
Les fabricants de systèmes de vitrage extérieur collé doivent démontrer la conformité de leurs produits à travers :
- Essais de caractérisation mécanique des adhésifs
- Tests d'adhérence après vieillissement accéléré
- Évaluation de la compatibilité chimique entre composants
- Vérification de la résistance aux UV et à l'humidité
- Validation des procédures de contrôle qualité
La transition vers les Documents d'Évaluation Européens (EAD) modifie progressivement le paysage normatif, comme documenté dans les archives EOTA.
Recommandations de conception structurelle
Le rapport JRC de la Commission Européenne fournit des orientations pour la conception d'éléments verriers structurels, incluant les assemblages collés. Ces recommandations complètent les Eurocodes existants en abordant spécifiquement les particularités du verre comme matériau structural.
Les concepteurs doivent respecter des principes fondamentaux :
- Dimensionnement aux états limites : vérification de la résistance ultime et de la déformabilité en service
- Prise en compte du comportement post-rupture : capacité résiduelle après fissuration du verre
- Facteurs de sécurité adaptés : coefficients majorés pour les liaisons collées permanentes
- Durabilité garantie : résistance minimale maintenue sur la durée de vie prévue
Mise en œuvre et contrôle qualité
La qualité finale d'une installation en vitrage extérieur collé dépend directement de la rigueur d'exécution. Chaque étape du processus nécessite un protocole précis et un contrôle systématique.
Préparation des surfaces
L'adhérence de l'adhésif structural repose entièrement sur la propreté et le traitement approprié des substrats. Les surfaces de verre et d'aluminium doivent être :
Dégraissées avec des solvants appropriés (isopropanol, acétone) appliqués en double essuyage
Séchées complètement avant application du primaire, humidité résiduelle inférieure à 0,1%
Primées selon les spécifications du fabricant d'adhésif, dans les délais prescrits
Le manuel GANA 2022 détaille les bonnes pratiques d'application pour différents types de vitrages et configurations.
Application de l'adhésif structural
L'application du silicone structural exige un environnement contrôlé et un personnel qualifié :
| Paramètre | Spécification | Tolérance |
|---|---|---|
| Température atelier | 15-25°C | ±2°C |
| Humidité relative | 30-70% | ±5% |
| Épaisseur du joint | 6-12 mm | ±1 mm |
| Largeur du joint | 8-20 mm | ±0,5 mm |
Le respect de la géométrie du joint conditionne directement les performances mécaniques. Un joint trop fin concentre les contraintes, tandis qu'un joint excessivement épais favorise la formation de bulles et altère la réticulation.
Protocoles de contrôle et essais
Chaque production nécessite des vérifications systématiques. Les fabricants établissent des témoins d'adhérence quotidiens testés selon des protocoles normalisés :
- Test H : éprouvette collée soumise à traction perpendiculaire après vieillissement
- Test de pelage : mesure de la résistance à l'arrachement progressif
- Inspection visuelle : détection de bulles, vides, contaminations
- Contrôle dimensionnel : vérification des épaisseurs et largeurs de joint
Les recommandations du guide ASTM C1401 établissent les standards nord-américains pour la conception et le contrôle des systèmes de vitrage structurel, largement reconnus au niveau international.
Applications et avantages en façade
Le vitrage extérieur collé s'impose comme solution privilégiée pour de nombreuses typologies de bâtiments tertiaires et résidentiels haut de gamme. Ses atouts techniques et esthétiques justifient son adoption croissante.
Bénéfices architecturaux
L'absence de profils apparents en face extérieure produit un effet de transparence maximale recherché en architecture contemporaine. Les façades présentent une continuité visuelle parfaite, avec des reflets uniformes et une lecture minimaliste des volumes vitrés.
Flexibilité de conception : création de formes courbes, surfaces inclinées, angles aigus impossibles avec des systèmes conventionnels
Intégration des verres à couches : compatibilité avec tous types de vitrages performants (faible émissivité, contrôle solaire, autonettoyants)
Maximisation des apports lumineux : surface vitrée effective augmentée de 8 à 12% par rapport aux systèmes à parcloses
Performance énergétique et étanchéité
Le joint silicone continu assure simultanément plusieurs fonctions critiques. Il constitue une barrière d'étanchéité primaire contre les infiltrations d'eau et d'air, tout en accommodant les mouvements différentiels entre verre et structure.
Les performances thermiques bénéficient de l'absence de ponts thermiques métalliques traversants. Les calculs selon ISO 10077 démontrent des gains de 0,1 à 0,3 W/m²K sur le coefficient Uw des menuiseries.
Durabilité et maintenance
La longévité d'un système de vitrage extérieur collé correctement conçu et installé atteint 25 à 30 ans sans intervention majeure. Les silicones structuraux conservent leurs propriétés mécaniques et d'adhérence grâce à leur excellente résistance aux UV, à l'ozone et aux cycles thermiques.
Les articles récents sur le dimensionnement des joints en façades fluides explorent les développements technologiques permettant d'intégrer des fonctions supplémentaires (circulation de fluides caloporteurs, systèmes photovoltaïques intégrés).
Aspects pratiques pour les projets bruxellois
Dans le contexte spécifique de la région bruxelloise et du Brabant wallon, plusieurs considérations influencent la mise en œuvre du vitrage extérieur collé.
Conditions climatiques locales
Le climat tempéré océanique de la Belgique impose des cycles thermiques modérés mais une humidité élevée constante. Les systèmes doivent résister à :
- Températures extrêmes : -10°C à +35°C sur vitrage exposé
- Humidité relative moyenne : 75-85% annuelle
- Précipitations abondantes : 800-900 mm/an
- Exposition aux vents dominants : pression jusqu'à 1,2 kPa en zone urbaine
Ces paramètres influencent directement le dimensionnement des joints et le choix des adhésifs. Les formulations à réticulation neutre présentent une meilleure compatibilité avec l'environnement humide constant.
Réglementation et certification locale
Les projets en région bruxelloise doivent respecter les exigences du Code Bruxellois de l'Air, du Climat et de la Maîtrise de l'Énergie (COBRACE) et du Règlement Régional d'Urbanisme (RRU). Les performances thermiques minimales imposées orientent vers des vitrages isolants de haute performance (Ug ≤ 1,0 W/m²K).
La certification PEB (Performance Énergétique des Bâtiments) nécessite la documentation complète des coefficients thermiques, incluant l'influence des systèmes de fixation. Le vitrage extérieur collé facilite l'obtention de bons scores grâce à ses performances intrinsèques.
Intervention et remplacement
Bien que durable, un vitrage structurel peut nécessiter un remplacement suite à un bris accidentel ou une dégradation localisée. Les professionnels qualifiés disposent de procédures spécifiques :
- Dépose sélective du panneau endommagé par découpe du joint périphérique
- Nettoyage et préparation des surfaces de châssis résiduelles
- Reconstitution du joint avec adhésif compatible
- Vérification de la performance d'adhérence par essais témoins
L'intervention sur vitrage extérieur collé exige une expertise technique approfondie et un respect strict des protocoles fabricants pour maintenir l'intégrité du système.
Évolutions technologiques et perspectives
Le secteur du vitrage structurel connaît une innovation continue, portée par les exigences accrues de performance énergétique et de durabilité environnementale.
Nouveaux adhésifs et hybrides
Les développements récents introduisent des adhésifs hybrides combinant propriétés des silicones et des polyuréthanes modifiés (SPUR, SMP). Ces formulations offrent :
- Adhérence primaire améliorée : réduction voire élimination des primaires sur certains substrats
- Vitesse de réticulation accélérée : cycles de production réduits de 30 à 50%
- Performances mécaniques supérieures : module élastique mieux adapté aux contraintes dynamiques
- Impact environnemental réduit : formulations sans isocyanates ni solvants
Intégration de fonctions intelligentes
Le vitrage extérieur collé évolue vers des systèmes multifonctionnels intégrant :
Verres électrochromes : modulation automatique de la transmission lumineuse et solaire
Photovoltaïque intégré : production énergétique en façade avec connexions électriques traversant les joints
Capteurs structuraux : monitoring continu des contraintes et détection précoce des dégradations
Les travaux de recherche européens, notamment ceux documentés sur les spécifications suisses SIA 2057, développent des concepts de sécurité post-rupture pour les vitrages structurels, renforçant la résilience des enveloppes collées.
Perspectives économiques et environnementales
L'analyse du cycle de vie complet des façades en vitrage extérieur collé révèle un bilan environnemental favorable comparé aux systèmes conventionnels. La réduction des composants métalliques, la longévité accrue et les performances énergétiques supérieures compensent largement l'empreinte carbone initiale des adhésifs structuraux.
Les outils numériques de conception (BIM, simulation thermique CFD, calcul aux éléments finis) optimisent le dimensionnement et réduisent les marges de sécurité traditionnelles, permettant des économies matérielles substantielles. Le manuel Guardian Glass intègre ces approches dans ses recommandations de conception.
Le vitrage extérieur collé représente une solution technique mature offrant performance, esthétique et durabilité pour les façades modernes. La maîtrise des normes européennes, le respect des protocoles de mise en œuvre et le contrôle qualité rigoureux garantissent des réalisations pérennes répondant aux exigences architecturales les plus ambitieuses. Pour vos projets de vitrerie et miroiterie dans la région bruxelloise et le Brabant wallon, Markus Glass vous accompagne avec expertise, proposant des conseils personnalisés et des estimations gratuites adaptés à vos besoins spécifiques en vitrage structurel et systèmes verriers haute performance.
